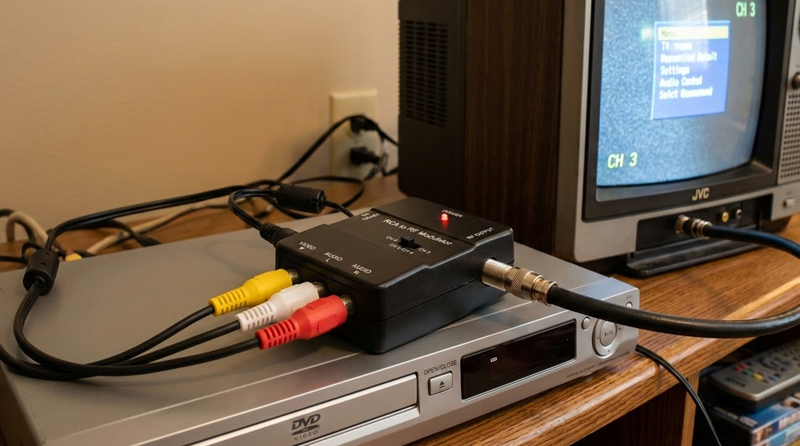

Un modulateur RCA vers RF est un appareil essentiel pour connecter des équipements plus anciens (ou même certains appareils modernes) à un téléviseur qui ne possède qu'une entrée d'antenne coaxiale (fiche F).
Voici comment cela fonctionne et comment l'installer pour votre service de réparation ou pour vos clients.
Pourquoi utiliser un modulateur ?
Si vous avez un appareil avec des sorties RCA (les câbles Jaune, Rouge, Blanc) comme un magnétoscope, un vieux lecteur DVD ou une console de jeux, et que le téléviseur n'a qu'une entrée RF (coaxiale), le modulateur convertit le signal composite en un signal de fréquence radio que la télé peut "capter" sur le canal 3 ou 4.
⚙️ Étapes de branchement
1
Entrée (Input)
Branchez les câbles RCA de votre source (ex: DVD) dans les ports correspondants du modulateur (Jaune sur Jaune, Rouge sur Rouge, Blanc sur Blanc).
2
Sortie (Output)
Connectez un câble coaxial du port "TO TV" du modulateur vers l'entrée antenne du téléviseur.
3
Réglage du canal
À l'arrière du modulateur, il y a généralement un petit interrupteur pour choisir entre le Canal 3 ou le Canal 4.
4
Configuration TV
Allumez la télévision et réglez-la sur le canal correspondant (3 ou 4). Vous devriez voir l'image de votre appareil RCA.
Conseils techniques pour un technicien
Interférence : Si le client a une antenne externe, branchez l'antenne dans le port "ANT IN" du modulateur. L'appareil fera passer le signal de l'antenne de manière transparente lorsque le modulateur est éteint.
Qualité d'image : Rappelez-vous que la conversion vers RF limite la résolution. C'est une solution de compatibilité, pas de haute définition.
Alimentation : La plupart des modulateurs nécessitent une alimentation externe (bloc mural). Assurez-vous qu'il est bien branché, sinon le signal sera noir ou très bruité.
