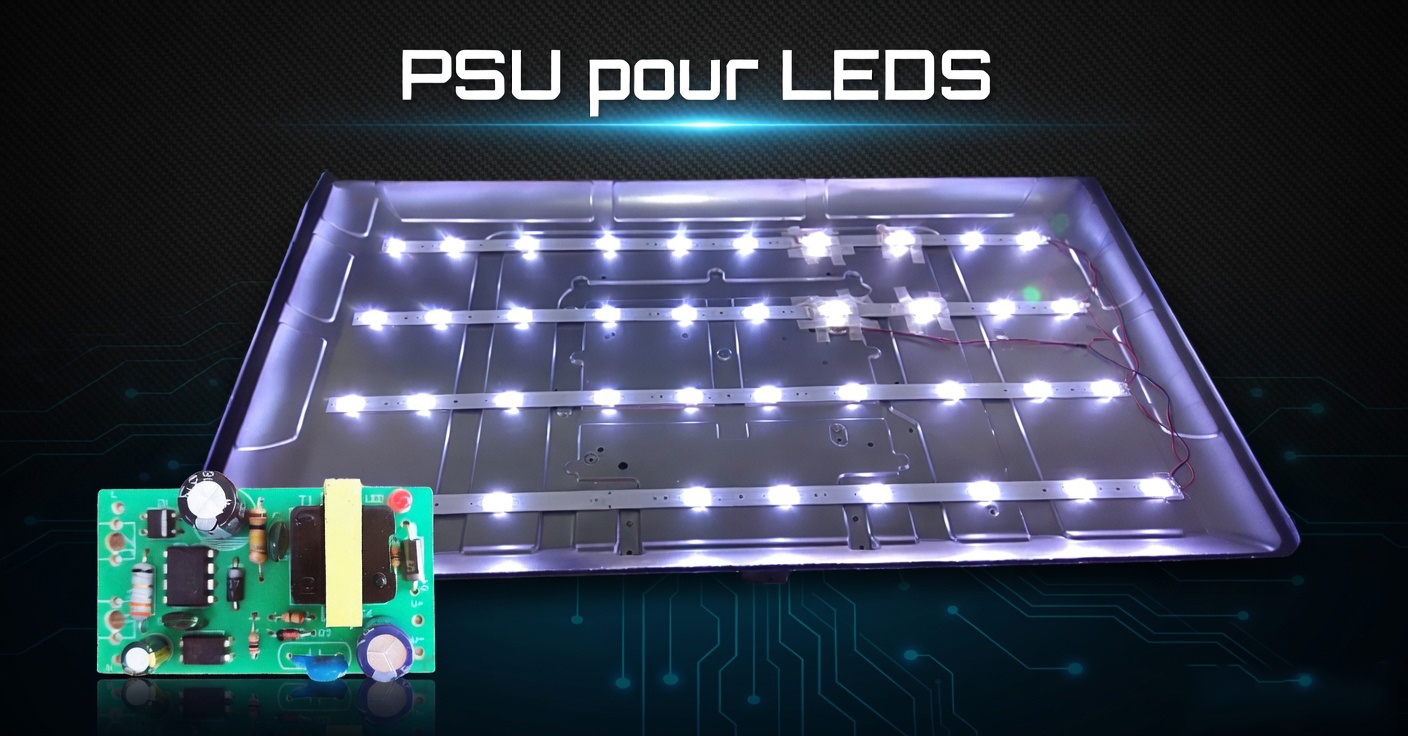

1. Les Voltages Communs
Contrairement aux tensions fixes (5V, 12V), le rétroéclairage fonctionne souvent à des tensions élevées car les DEL sont montées en série.
- Tension de sortie (VLED) : Varie entre 60V et 300V DC selon la dalle.
- Tension par DEL : Généralement 3V ou 6V.
- Courant Constant : Le driver fournit un courant constant (200mA à 700mA) plutôt qu'une tension fixe.
2. Types d'Architectures
Bloc d'alimentation Intégré (LIPS)
La section LED Driver est sur la carte de puissance principale. Utilise un Boost Converter pour augmenter la tension.
Architecture Multicanaux
Utilisée pour le Local Dimming. Divise le rétroéclairage en zones indépendantes pour un meilleur contraste.
3. Signaux de Contrôle
- BL-ON : Signal de 3.3V ou 5V pour activer l'éclairage.
- PWM / DIM : Gère l'intensité lumineuse.
Note de diagnostic : Si la tension grimpe (ex: 250V) puis chute, c'est souvent le signe qu'une bande de DEL est coupée à l'intérieur de la dalle.
