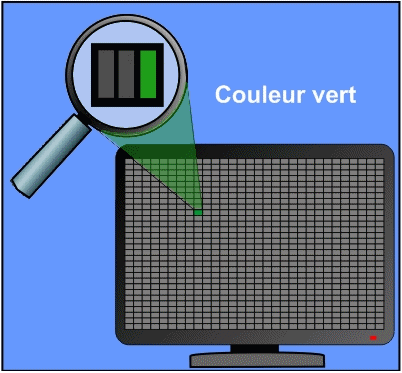

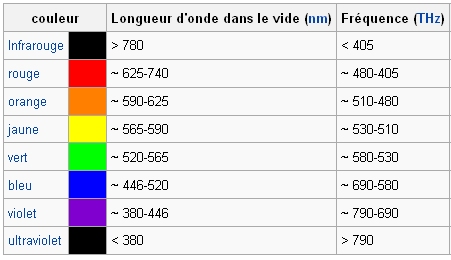

Rubriques: Perception des couleurs Fréquences des couleurs Addition des couleurs Ajustements des couleurs d'un téléviseur Couleurs produites par l'écran Comparaison des principes de couleurs Phosphores de couleurs Démonstration d'un pixel allumé Pour mieux comprendre le fonctionnement des téléviseurs, il est préférable de connaître quelques principes de base sur la perception d'une image par nos yeux. Notre oeil est composé de milliards de cellules qui réagissent à la lumière. Deux types de cellules se retrouvent dans la rétine. Les cônes : réagissent aux couleurs Les batonnets: réagissent à la luminosité (détails noirs et blancs) Notre oeil perçoit le spectre visible situé entre 380nm et 740 nm (nanomètres). Il peut distinguer jusqu'à 10 millions de couleurs différentes (nuances et teintes). Les couleurs sont des ondes électromagnétiques à fréquences élevées.La lumière visible est la partie du spectre électromagnétique qui est visible pour l'œil humain. Il n'y a pas de limite exacte au spectre visible : l'œil humain adapté à la lumière possède généralement une sensibilité maximale à la lumière de longueur d'onde d'environ 550 nm, ce qui correspond à une couleur jaune-verte. Généralement, on considère que la réponse de l'œil couvre les longueurs d'ondes de 380 nm à 780 nm bien qu'une gamme de 400 nm à 700 nm soit plus commune. Cette gamme de longueur d'onde est importante pour le monde vivant car des longueurs d'ondes plus courtes que 380 nm endommageraient la structure des molécules organiques tandis que celles plus longues que 720 nm seraient absorbées par l'eau, constituant abondant du vivant. 1 THz = 1,000,000,000,000 Hertz Le Gamut: Le gamut de couleur est un sous-ensemble complet de couleurs. L'usage le plus fréquent fait référence à un sous-ensemble qui, dans certaines circonstances, représente précisément l'étendue de l'espace de couleur qu'un certain type de matériel permet de reproduire. Cette notion traduit le fait qu'un écran d'ordinateur ou de téléviseur ne peut reproduire toutes les couleurs visibles par l'œil humain. Elle retient toutes les teintes mais pas toutes les saturations : les couleurs reproduites sont plus ou moins lavées de blanc. Par exemple dans un téléviseur à tube cathodique, si vous avez une dominante de couleur spécifique sur une image en noir et blanc, c'est qu'il faut régler l'échelle des gris soit la température de couleur. Pour ce faire, passez la température de couleur en mode "personnalisé" et accédez aux réglages des canaux RVB. Ces derniers se règlent sur deux plages : tons foncés et des tons clairs. Les tons foncés sont appelés : Bias, Offset, Cuts ou encore Cutoff. Les tons clairs sont appelés : Drive, Gain ou Sub-contrast Un gamut est généralement représenté dans le diagramme de chromaticité du système CIE xyY par un polygone qui joint les couleurs de base utilisées par l'appareil.Le gamut d'un moniteur d'ordinateur, issu d'une synthèse additive des couleurs rouge, vert, bleu, est différent du gamut d'une imprimante, issu d'une synthèse soustractive, ce qui explique qu'il y ait des différences entre une image affichée et la même image imprimée. Exemples de comparaison de gamut dans des appareils: Couleurs générées par l'écran des téléviseurs: Un téléviseur peut afficher plus de 16 millions de couleurs. Voici comment: Rouge (256 niveaux) Vert (256 niveaux) Bleu (256 niveaux) 256 X 256 X 256 = 16 777 216 possibilités de couleur. (256 est un multiple du système binaire utilisé dans le traitement numérique du vidéo) Couleurs additives perçues par notre oeil: Pour afficher une image totalement blanche sur un écran de téléviseur, on utilise le principe de l'addition des couleurs primaires. C'est le système ADDITIF.            Si on projete sur un mur 3 faisceaux lumineux de couleur rouge, bleu et vert, notre oeil verra la couleur blanche à l'endoit ou les 3 couleurs se rencontrent. Les couleurs primaires qui composent les phospohores colorés du tube image sont le: BLEU - VERT - ROUGE. La couche de phosphore dans un téléviseur noir et blanc est blanche. Comparaison ADDITIF VS SOUSTRACTIF (En peinture, c'est le phénomène opposé. Lorsqu'on additionne les 3 couleurs primaires, on obtient du NOIR.) Note: Il n'y a pas de phosphores blancs dans un téléviseur. Le blanc est une illusion provenant du principe de l'addition de couleurs R-G-B perçu à une distance éloignée. Rapprochez-vous de votre téléviseur lors d'une scène à fond blanc et à l'aide d'une loupe grossissante, remarquez que le blanc perçu par vous et votre oeil est en fait une combinaison de rouge, bleu et vert dans une proportion équilibrée! Couleur perçue par l'oeil vu de loin Phosphores éclairés du téléviseur Démonstration d'un pixel éclairé sur un téléviseur HD: Dans un téléviseur full HD il y a plus de 2 millions de pixels.Un pixel est formé de 3 sous-pixels (rouge, bleu et vert). Donc, il y a 6 millions de cellules colorées qui forment l'écran full HD.Par example,lorsque que vous avex une image pleine complètement rouge sur votre écran, les 2 millions de pixels rouges sont illuminés, les autres sont inactifs (noirs). Les pixels sont formés d'une couche de phosphore. Le phosphore est un élément chimique de la famille des pnictogènes, de symbole P et de numéro atomique 15. Phosphore naturel Quand le phosphore est bombardé par un faisceau d'électrons, il s'illumine, c'est La phosphorescence, un phénomène lumineux naturel. On en retrouve dans les téléviseurs cathodiques et plasma. Par example dans un écran plasma, un sous-pixel rouge est un microscopique cube dont les faces sont recouvertes d'une couche de phosphore.Par adressage, le circuit vidéo décide d'activer le pixel correspondant avec une pointe de tension (un courant électrique). Il se produit une réaction dans les gaz contenus dans le cube. Le gaz s'ionise, c'est l'effet plasma! Il se produit alors une émission de rayons ultra violets (UV) qui frappent la couche de phosphore. Celle-ci s'illumine par magie...Voilà! Dans un téléviseur plasma: UV active le phosphore rouge Le phospore est activé par un bombardement d'électrons dans un tube cathodique. Le phosphore est activé par un faiseau de rayons UV dans un écran Plasma. Dans les téléviseurs DLP, DEL et ACL il n'y a pas de phosphores. On utilise des filtres colorés qui teintent une source de lumière blanche. Caractéristiques et ajustements de l'image dans un téléviseur Le téléspectateur peut ajuster différents paramètres de l'image affichée.Pourquoi? Préférences personnelles (teinte du visage rosée ou orangée) Qualité ou défaut de vision (rétine, cornée, daltonisme) Correction de couleurs d'une émission mal diffusée Selon la luminosité de la pièce (environnement) Vieillessement du tube écran ou de l'écran plasma Trop de neige dans l'image, mauvais signal analogue Réduire les artefacts et anomalies visuelles de l'image Paramètres ajustables: LUMINOSITÉ:(brightness): brillance de l'image, intensité lumineuse CONTRASTE: (contrast, picture): Écart en le noir total et le blanc total DÉTAIL :(sharpness) : finesse des détails, clarification COULEUR: (color, saturation): Saturation des couleurs, quantité de la couleur TEINTE : (hue. tint) : Teinte de la couleur, couleurs chaudes ou froides COULEUR MIN. COULEUR MAX. TEINTE ROSÉE TEINTE ORANGÉE CONTRASTE MIN. CONTRASTE MAX. LUMINOSITÉ MIN. LUMINOSITÉ MAX. DÉTAIL MIN. DÉTAIL MAX. Note: Accoutumance aux couleurs: Sachez que certaines personnes peuvent développer une accoutumance aux couleurs de leur téléviseur.C'est à dire qu'il peuvent regarder une image de qualité médiocre et ne pas s'en rendre compte. Lorsque le technicien apporte un téléviseur neuf ayant une image parfaite, il se peut que le client ait de la difficulté à s'adapter aux changements. Les couleurs étant plus vives, le contraste et la brillance optimales et les détails plus visibles, tous ces facteurs donnent un choc visuel à un oeil mal conditionné. La perception visuelle est parfois très subjective et relative à chaque individu. Le technicien qui répare un appareil doit parfois tenir compte de la psychologie humaine afin de convaincre le client de réajuster les couleurs de son téléviseur.
