Les champs magnétiques qui affectent les téléviseurs CRT

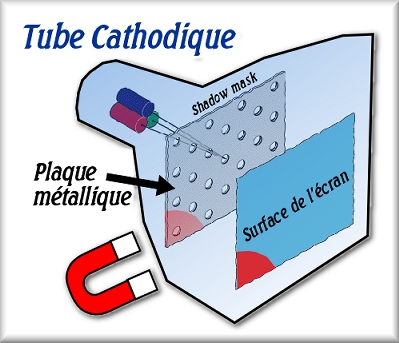

Les tubes cathodiques sont sensibles aux champs magnétiques. La présence d'un champ magnétique près du tube provoque des taches de couleurs dans l'image. L'écran lui-même est en verre solide qui n'est pas magnétisable en tant que tel. Par contre, à quelques millimètres derrière la surface de l'écran ce trouve le shadow mask qui lui est magnétisable. Le shadow mask est une sorte de plaque métallique trouée qui permet aux 3 faisceaux électroniques d'être bien alignés avec leurs cibles respectives soient les pixels de phosphores rouges, bleus et verts.





Notons que vous pouvez magnétisez l'écran de votre téléviseur en positionnant de trop près des enceintes acoustiques, par exemple. Des moteurs ou des appareils ayant un aimant à l'intérieur peuvent également provoquer une magnétisation du tube cathodique.






Voici comment un aimant affecte le tube cathodique. Lorsque la source magnétique s'approche du tube, une portion de l'image se décolore, laissant une tache de couleur variable. Si on éloigne la source parasite, la tache de couleur reste en place et le tube est alors magnétisé.





Au prochain démarrage du téléviseur, le circuit démagnétiseur devrait pouvoir éliminer le magnétisme parasite.

Voici un exemple de téléviseur en processus de démagnétisation:




Si la tache demeure, c'est que le circuit de démagnétisation est défectueux. Il faut alors procéder avec une démagnétisation manuelle à l'extérieur du tube. (Degaussing Coil).





Le démagnétiseur:

La bobine de démagnétisation (degaussing coil) est un dispositif qui est utilisé par le technicien pour enlever les taches de couleurs parasites qui affectent l'image d'un tube cathodique seulement.



Un gros courant alternatif circule dans la bobine et le champ magnétique alternatif démagnétise les surfaces métalliques magnétisées.


Blindage ant-magnétisme:

Certains appareils du plus haut de gamme, comme les moniteurs et les téléviseurs CRT, ont une cage métallique qui protège le tube des champs magnétiques de proximité. Ainsi on peut mettre des haut-parleurs sur le téléviseurs ou à côté sans avoir problème de magnétisme parasite.




Mu métal:

Le mu-métal est un alliage de nickel et de fer. Il existe plusieurs nuances de mumétal en fonction du fabricant. Le mumétal est composé à 80 % de nickel, 15 % de fer, et 5 % de molybdène.



Ce matériau présente une très haute perméabilité magnétique, ce qui lui permet d'attirer les lignes de champs magnétiques. Pour avoir ces propriétés, il doit subir un traitement thermique permettant le grossissement des grains.

La haute perméabilité du mumétal en fait un excellent matériau pour dévier les champs magnétiques statiques ou basse fréquence, contre lesquels les autres méthodes d'atténuation sont peu efficaces.Il est utilisé dans la fabrication de blindages magnétiques pour l'industrie, les appareils électroniques haut de gamme ou encore la haute technologie.
