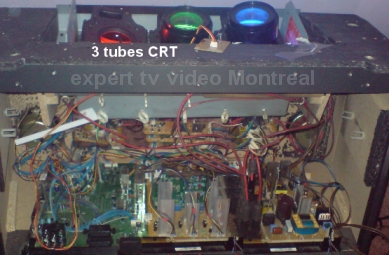

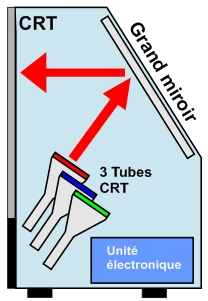

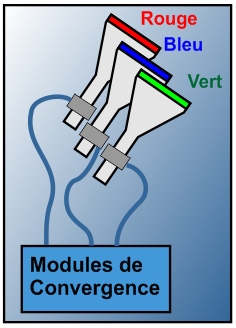

Les téléviseurs à Tubes Cathodiques (CRT) Fonctionnement Caractéristiques Le tube CRT expliqué Bloc diagramme Modules principaux Comparaison des technologies Statistique de pannes Manufacturiers Avantages et inconvénients Les meilleures marques L'histoire des téléviseurs Guide des symptômes Introduction aux téléviseurs à projection à 3 tubes cathodiques: Les téléviseurs à projection à tubes cathodiques (CRT : Cathode Ray tube) connu sous le nom d'écran géant ou rétroprojecteur utilise sensiblement la même technologie que les téléviseurs CRT conventionnels. Au lieu d'un seul tube cathodique on en utilse trois. Ceux-ci projete l'image sur un grand miroir à l'intérieur du cabinet du téléviseur qui est reflètée sur la face de l'écran en plastique. Des lentilles grossissantes sont placées sur la surface des tubes et sont munies d'un gel refroidisseur afin d'abaisser la chaleur des tubes en marche. Un circuit de convergence est utilisé pour faire converger les trois faisceaux en un seul point sinon il se produit une désalignement des couleurs. Avantages: - Très solide et robuste - Économique - Vitesse d'affichage rapide - Gros format Inconvénients: - Lourd et gros - Non HD en général - Format 4:3 en général - S'accroche pas au mur - Capte pas les signaux numériques - Convergence obligatoire Rétroprojecteur CRT: ITEMS VALEURS Surface de l'écran Plastique Grandeurs 42 à 80 pouces Vitesse d'affichage Rapide Ratio de contraste 1,000,000:1 Consommation électrique Moyenne Chaleur moyen Angle de vision 160 degrés Burn-in pixel OUI 3D non disponible Pixels Phosphores RGB Poids lourd Bloc diagramme simplifié d'un téléviseur CRT: En plus il faut ajouter les modules de convergence pour les 3 tubes CRT: Vue simplifiée de l'intérieur: Vue de l'intérieur d'un téléviseur à projecteur CRT: Circuits Fonctions Bloc d'alimentation PSU Produit les tensions d'alimentation Vertical Balayage vertical Horizontal Balayage horizontal et HV tubes écran 3 Tubes cathodiques en verre munis de lentilles Circuit audio Fournit le son au haut-parleur Synthonisateur Réception des canaux VHF et UHF Circuit IF-AGC Régularise le gain du signal Circuit vidéo Fournit le signal vidéo au tube Microprocesseur Gère les opérations du téléviseur IR Récepteur infra rouge de télécommande Haut voltage Transformateur qui alimente le tube en HV Luminance Traitement du signal vidéo noir et blanc Chrominance Traitement du signal vidéo couleur Balayage Bobines qui dévient le faisceau électronique Convergence Bobines et modules qui alignent les 3 faisceaux électroniques Principaux manufacturiers de tubes cathodiques: Panasonic Samsung Hitachi Sony Toshiba RCA Sanyo Philips Les meilleures marques selon nous: JVC Toshiba Samsung Sony Panasonic Hitachi Pioneer Mitsubishi Fonctionnement: Bloc d'alimentation: La prise électrique arrive directement dans le bloc d'alimentation. Celui ci est protégé par un fusible d'entrée qui saute lorsqu'il y a un court circuit dans l'appareil ou quand il encaisse un courant excessif suite à une surtension sur votre ligne électrique domestique. Son principal rôle est de redresser le courant alternatif en courant continu et de régulasiser les diverses tensions qui alimentent tous les circuits internes. Convergence: Les modules de convergences sont formés d'un circuit intéré de puissance qui est piloté par un module de convergence numérique. Le circuit de convergence module en courant une petite bobine de correction qui est placée sur le cou de chaque tube. Électroniquement, les faisceaux électroniques dans les tubes sont déviés de façon à ce que les trois couleur soient correctement alignées à la surface de l'écran du téléviseur. Le fort courant induit dans les bobines provoque beaucoup de chaleur dans les circuits intégrés. Ceux-ci finissent par tomber en panne au bout de 5 à 6 ans en moyenne. Se sont des composants à haut taux de défaillance. Voici des examples de pannes de convergence: Circuit de balayage vertical: Ce circuit sert à fournir une onde en dent de scie à la bobine de balayage vertical. Le courant en dent de scie qui traverse la bobine dévie le faisceau électronique dans le tube image sous vide et de cette façon on obtient la hauteur de l'image. Il gère la linéarité verticale, le hauteur de l'image et la synchronisation de celle ci. Circuit horizontal: Le circuit horizontal produit une fréquence de 15,000 cycles qui alimente deux parties distinctes. La première est la bobine de balayage horizontale qui assure la largeur de l'image. La deuxième partie consiste à fournir le courant d'entrée au transformateur de haut voltage (flyback) qui a pour mission de générer la tension HVDC au tube image. Ce haut voltage DC peut monter jusqu'à 30,000 volts pour les téléviseurs 32 pouces. Un calcul de haut voltage rudimentaire peut se traduire comme suit: chaque pouce = 1 KVolts, donc pour un téléviseur 20 pouces, on aura une tension de 20,000 Volts. Circuit du son: Le circuit audio fournit le signal au haut-parleur afin de reproduire le son. Un potentiomètre rotatif ou linéaire ajuste le niveau de son voulu. Dans les appareils odernes, c'est un circuit électronique qui gère le niveau sonore. Synthonisateur: Le synthonisateur (Tuner) peut se retrouver sous 2 types: Type mécanique: Une roulette que l'on tourne choisi les canaux voulus. Type électronique: Tous les téléviseurs modernes en possèdent un. Il sert à synthoniser les fréquences correspondantes aux canaux désirés. Il est composé de trois sections distinctes: VHF Low: Canaux 2 à 6 VHF High: Canaux 7 à 13 UHF: Canaux 14 à 83 Il reçoit le signal RF en provenance du connecteur d'antenne. Le gain de celui-ci est gèrer par le circuit AGC (Automatic gain Control) Section IF-AGC: Cette section produit la fréquence intermédiare nécessaire au traitement des signaux vidéo. Le circuit AGC sert à maintenir un niveau stable du signal de réception. Il s'assure que l'image ne soit jamais enneigée. Circuit du microprocesseur: Le microprocesseur est le cerveau du téléviseur. Il gère les signaux de contrôle de la télécommande et des touches principales de l'appareil. Il détecte les anomalies de fonctionnement de l'appareil. Il traite les signaux vidéo et fournit toutes les formes d'ondes utiles à plusieurs circuits. Circuit récepteur IR (infra rouge): Ce capteur de fréquences infra rouges permet de recevoir les signaux de la télécommande. Il achemine l'information au microprocesseur afin d'exécuter une commande déterminée. Circuit de chrominance: Sert à gérer le signal relatif aux couleurs. Il démodule le signal vidéo en information contenant les informations analogiques bleus, verts et rouges. Circuit de luminance: Sert à traiter l'information noir et blanc. Il s'occupe de la brillance, luminosité et du contraste. Tube écran pour rétroprojecteur: C'est eux qui projetent l'image et certe les composants les plus dispendieux dans un téléviseur à rétroprojection. Cliquez ici pour tout savoir sur le tube cathodique Circuit de balayage (Yoke): Les bobines de balayage vertical et horizontale servent à dévier le faisceau électronique afin de reproduire une image complète en hauteur et en largeur. Il fournissent un champ magnétique assez fort pour dévier le faisceau d'électrons à l'intérieur du tube sous vide. Circuit du tube écran: C'est la section qui alimente les cathodes du tube image. Ils servent à fournir les signaux de couleurs et de luminance. On y retrouve les contrôles de screen, focus, color drives. Statistique sur les pannes dans un téléviseur CRT:
